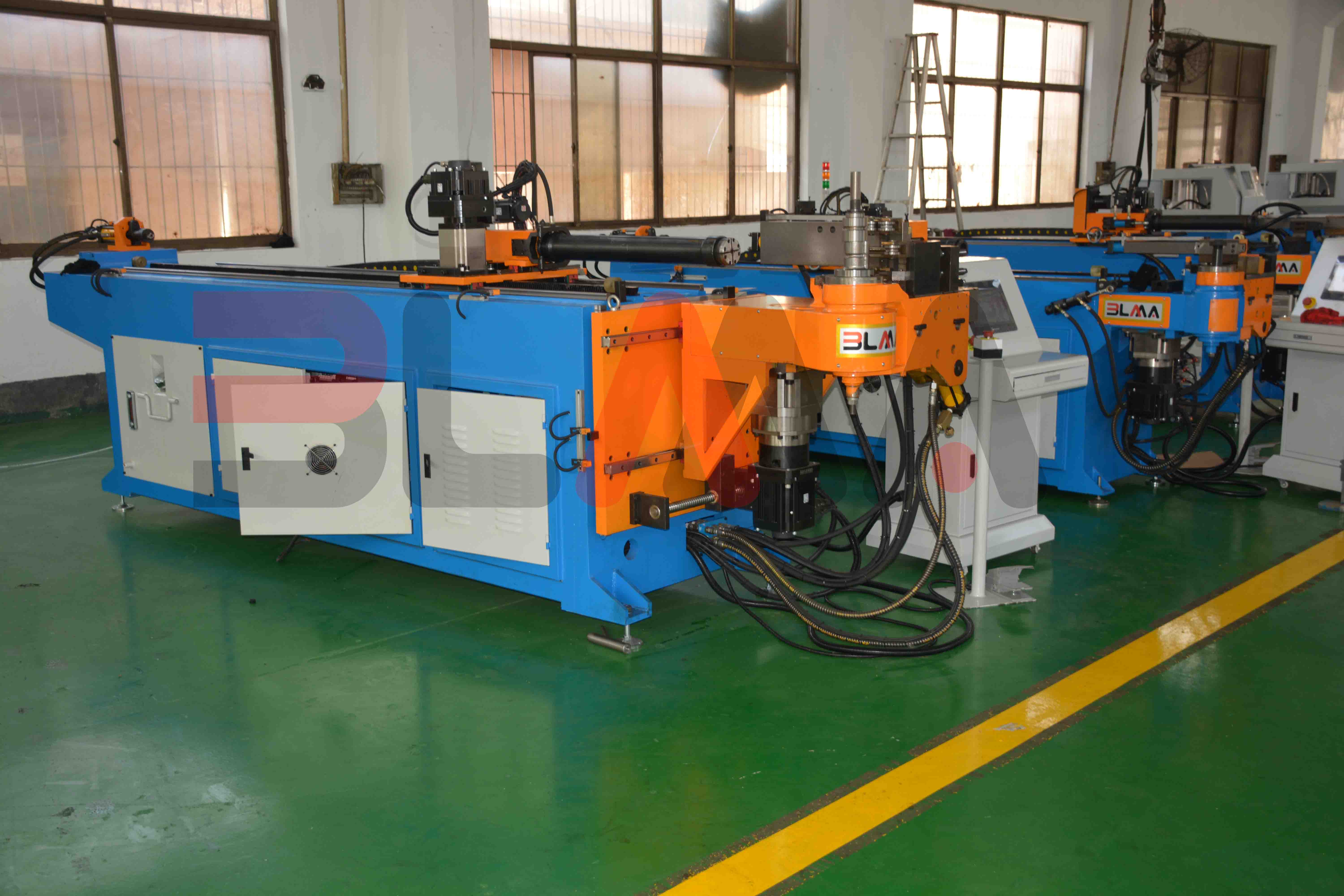

MÁY UỐN ỐNG CNC

Sử dụng màn hình cảm ứng công nghiệp, với giao diện hoạt động đơn giản bằng tiếng Anh, độ chính xác cao, mức độ tự động hóa cao và đa chức năng, mỗi hành động của máy được điều khiển bằng hệ thống điều khiển chương trình PLC hoặc IPC (Máy tính cá nhân công nghiệp.)

Mô tả sản phẩm

Hab4b0cba1db24e12a93d680798a9602ft.jpg?quality=close

Hb730791849b84e3282ae996cb470f4ca0.jpg?quality=close

H7829c5c32c394a6bbca036c6d3c4c45bY.jpg?quality=close

Hf6049310e4bc4ca792280c0fc29891d8C.jpg?quality=close

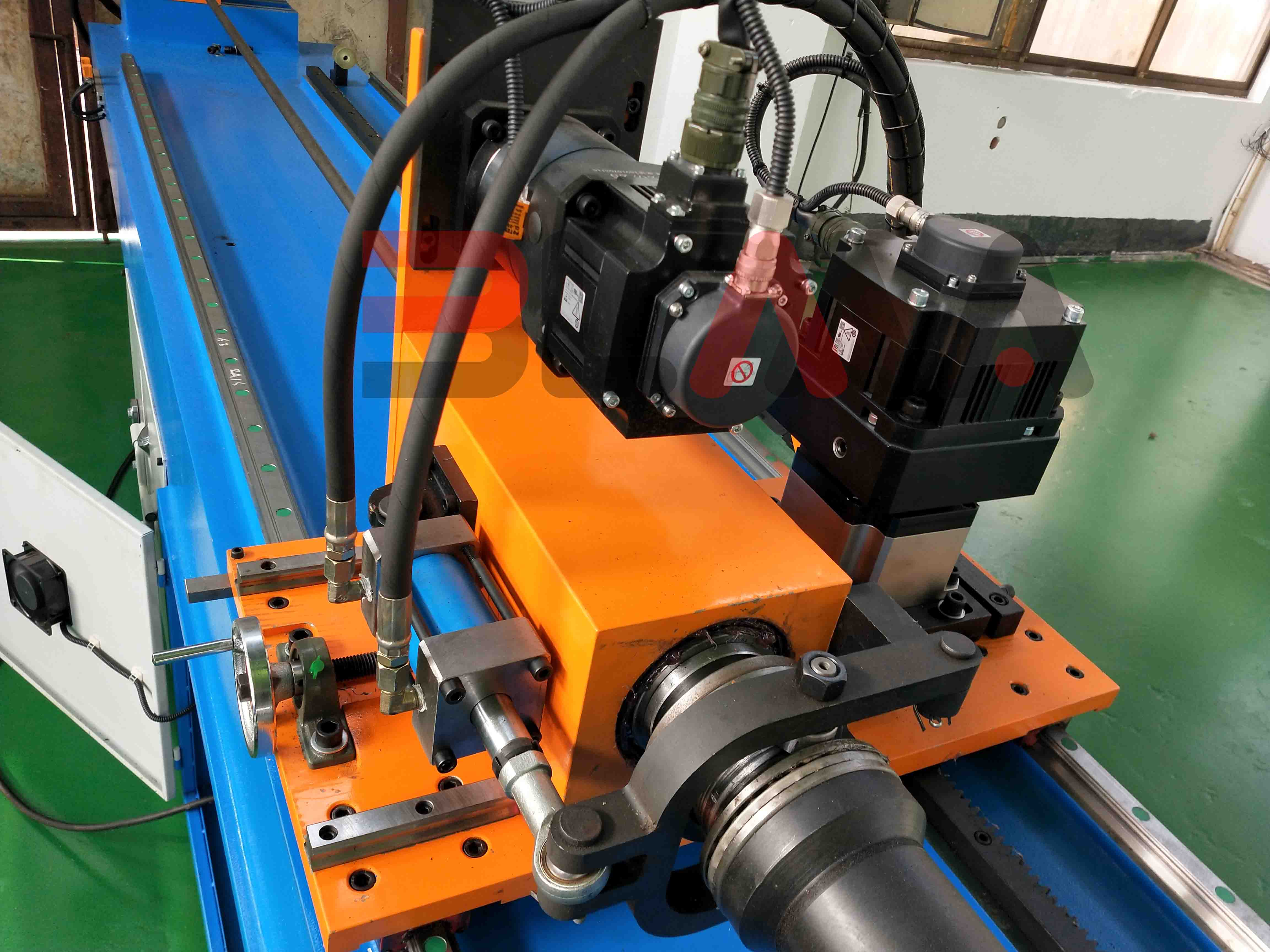

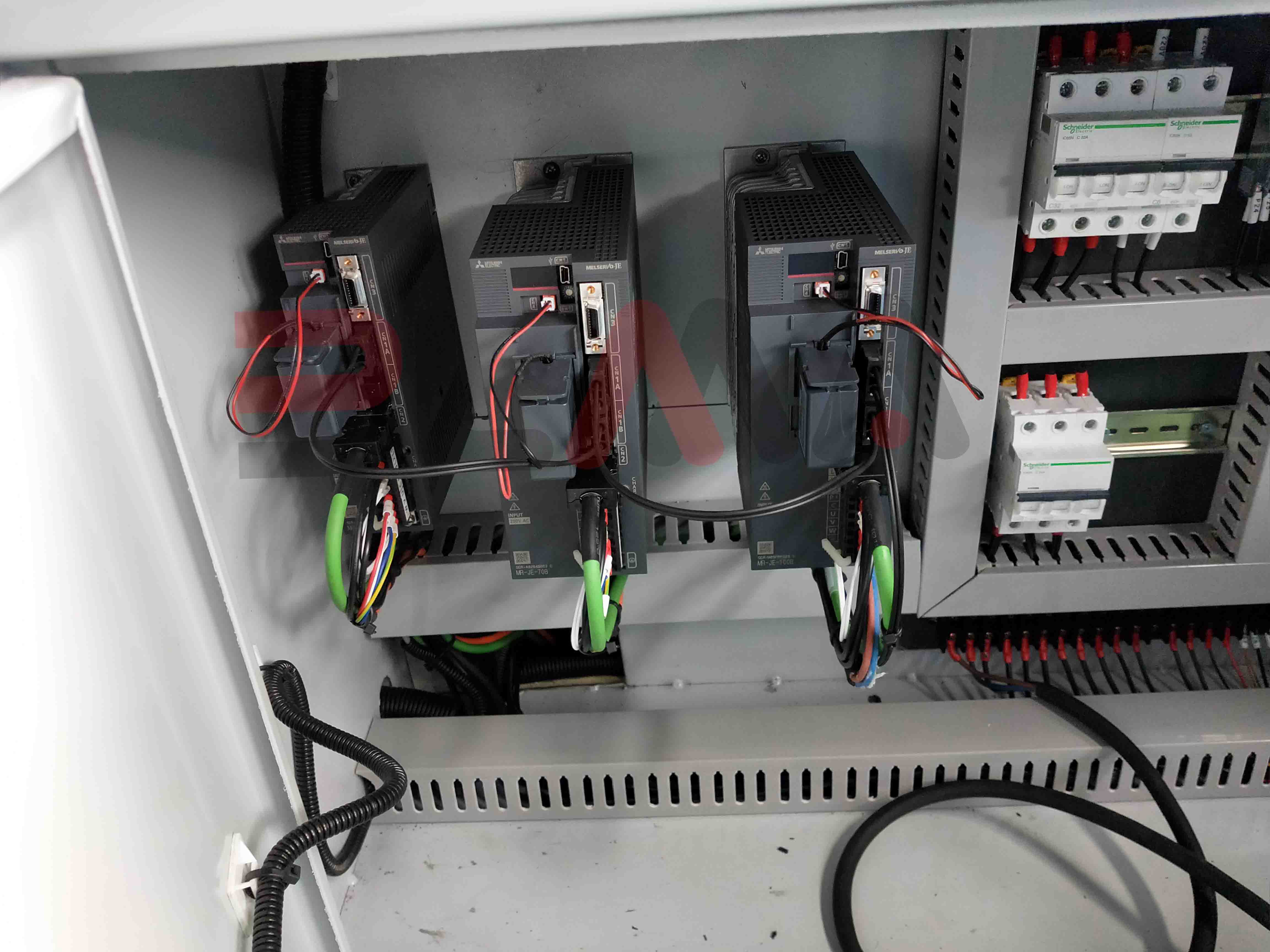

Động cơ servo cho đường ống cấp liệu và đường ống quay. Điều này có thể đảm bảo độ chính xác và hiệu quả cao cho việc cấp và quay ống.

Hee0f0338663146919bd011997ea2c294f.jpg?quality=close

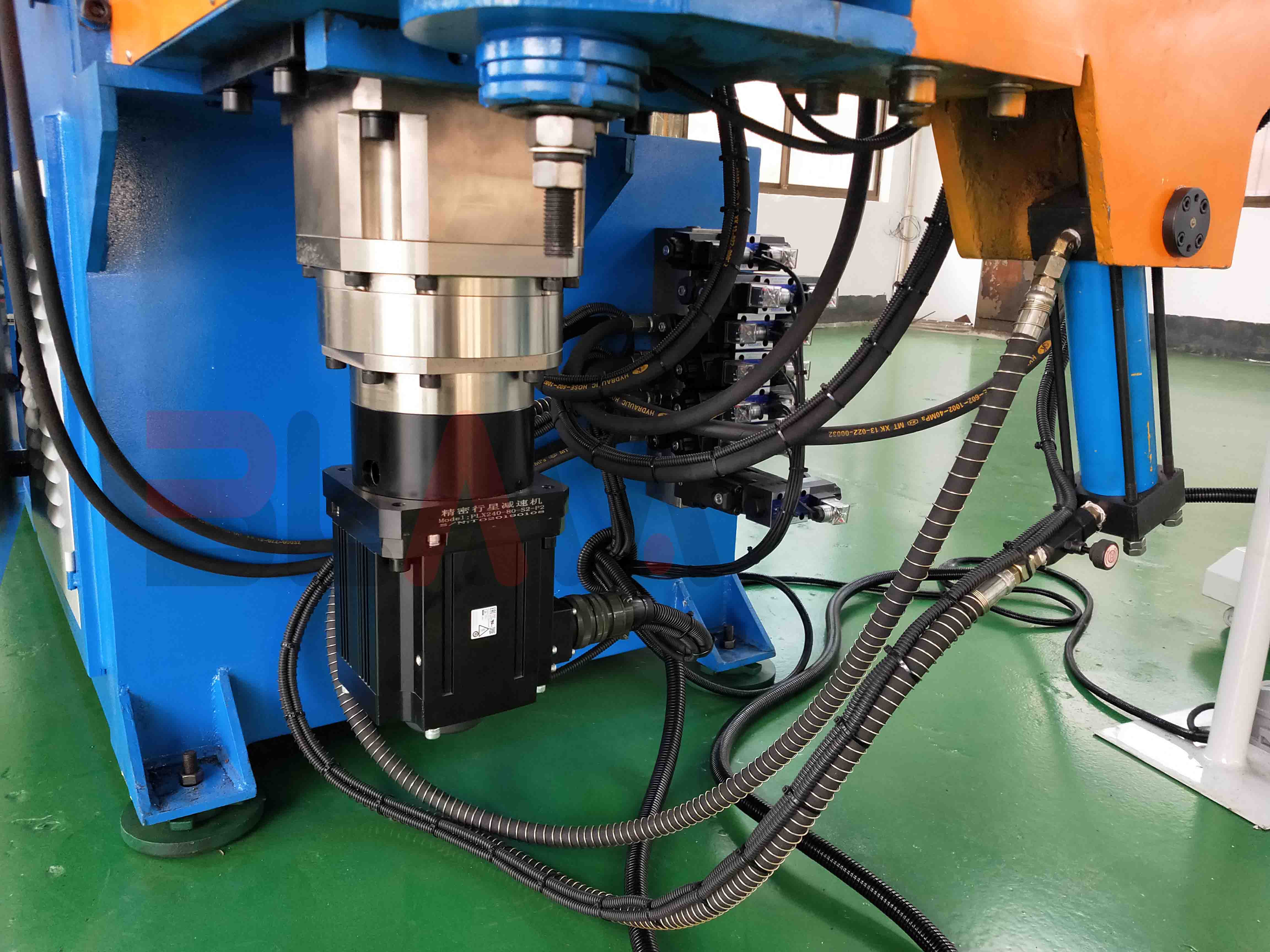

Động cơ servo để uốn ống. Điều này có thể đảm bảo độ chính xác cao của góc uốn.

1. Ống uốn với bộ truyền động động cơ servo, góc uốn chính xác cao và giá trị bù (3 trục trở lên).

2. Góc và cho ăn được truyền bằng động cơ servo, hiệu quả cao, góc uốn chính xác và cho ăn.

3. Với chức năng tự động phát hiện lỗi và lỗi, và màn hình hiển thị, để người vận hành có thể dễ dàng loại bỏ chướng ngại vật.

4. Tất cả thông tin xử lý bằng đầu vào màn hình cảm ứng.

5. Mỗi ống uốn có thể thiết lập giá trị bù, tốc độ, khe hở nhả theo vật liệu khác nhau.

6. Một ống mỗi lần uốn đều chuẩn bị riêng lẻ năm chuỗi hành động và 10 phần tốc độ, cho phép người vận hành sử dụng phù hợp, nâng cao hiệu quả công việc, giảm các điểm nhiễu phù hợp.

Ha147ec2ad7434f4da8e01429c816aa845.jpg?quality=close

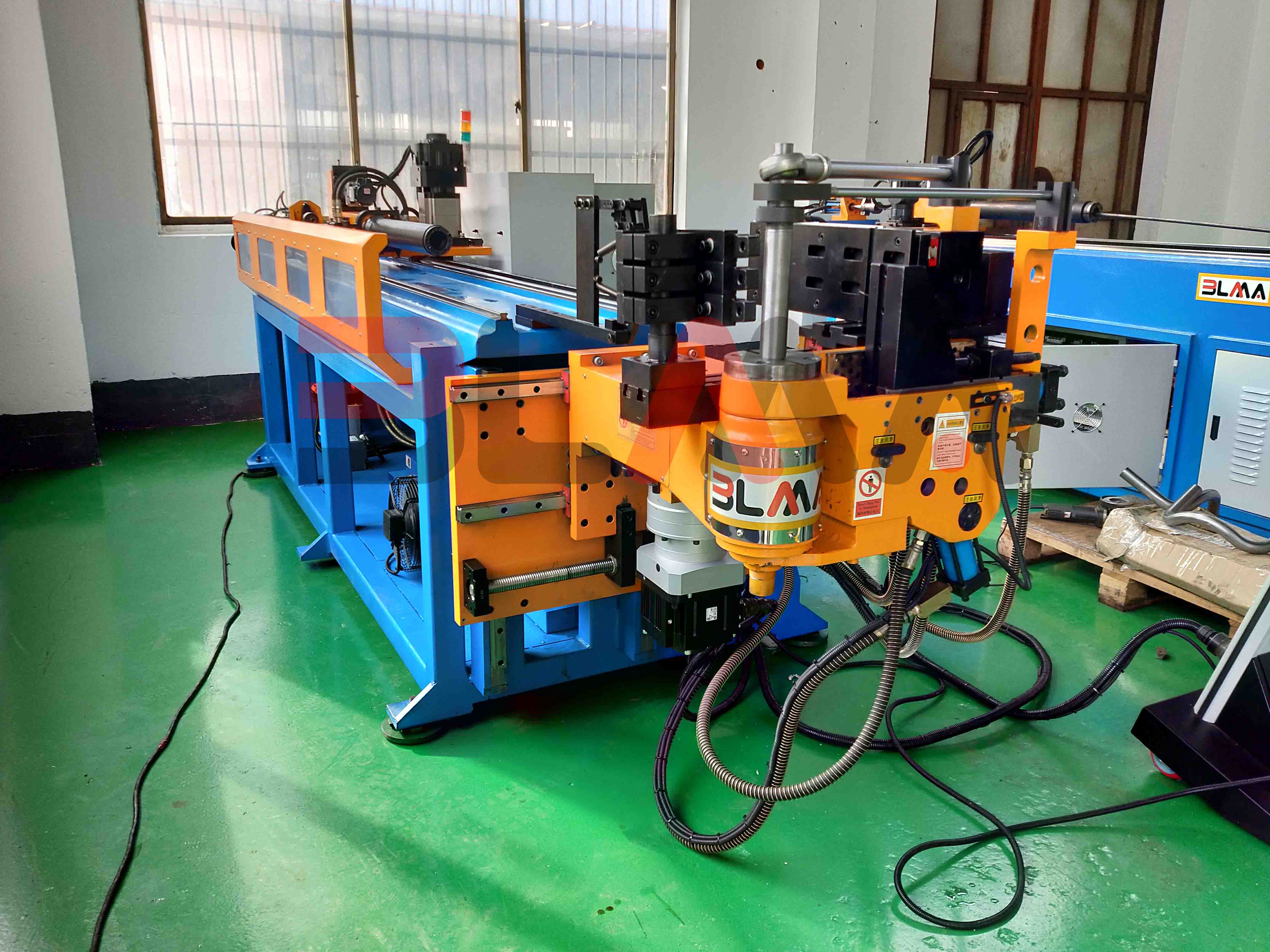

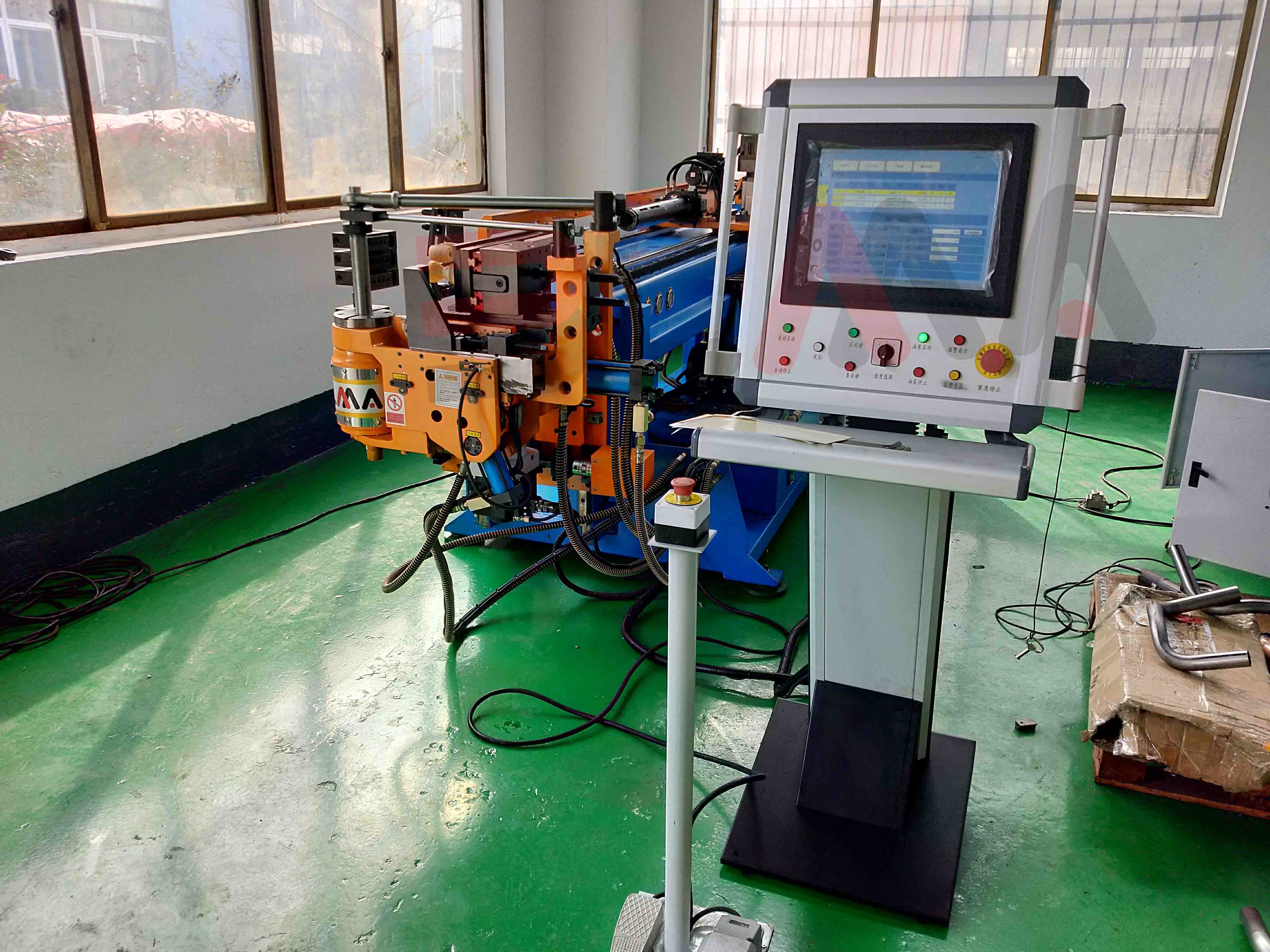

Máy uốn ống CNC 5 trục và nhiều trục hơn

1. Động cơ servo 5-13 trục điều khiển chính xác. Có thể thực hiện các chức năng rẽ trái và rẽ phải của khuôn 1-4 lớp.

2. Bán kính lớn hoặc sản phẩm xoắn ốc có thể được uốn cong với chức năng uốn cong.

3. Máy có thể được kết nối với rô bốt và dụng cụ đo ba chiều. Dữ liệu phụ kiện đầu vào có thể được sử dụng trực tiếp để tạo hình ảnh âm thanh nổi 3D và có thể mô phỏng quá trình hình thành ống, xem trước đồ họa hình thành

H206f2497366c429dbdf97b599e9760beG.jpg?quality=close

H7d249310df97418ca2b019c0e578c8694.jpg?quality=close

Hbf4ea5db378f4eb39d4eaf2d52adde98T.jpg?quality=close

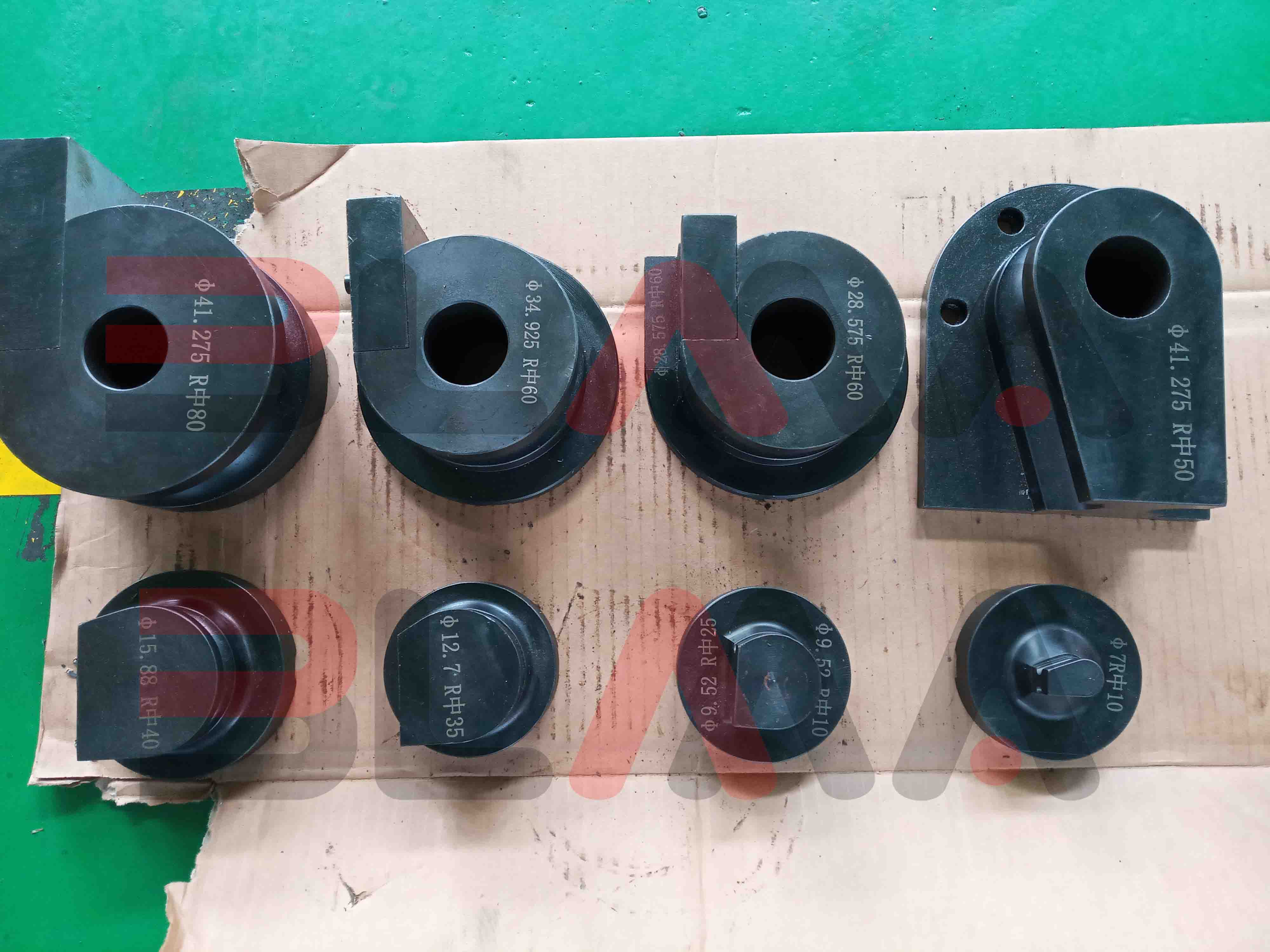

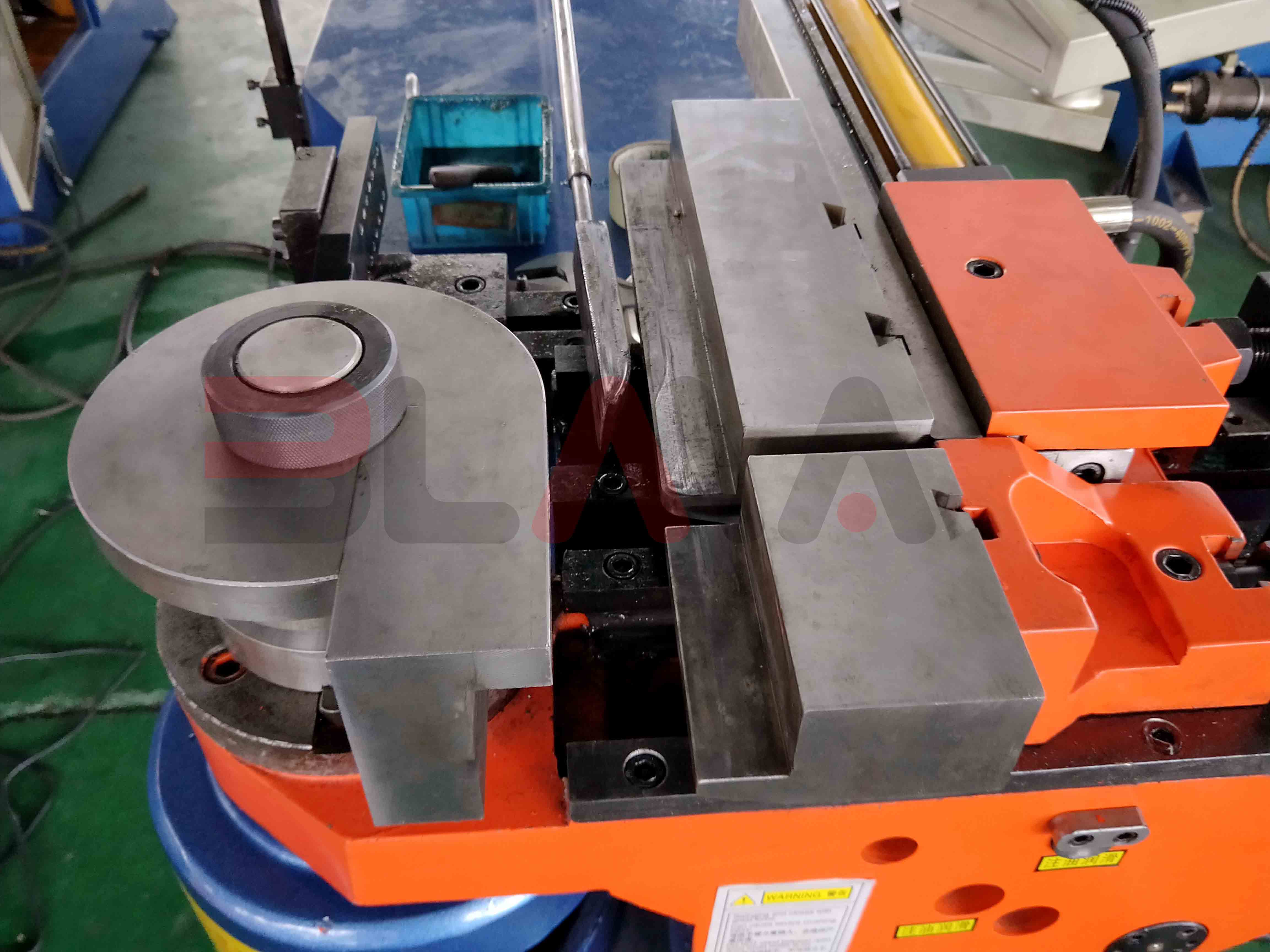

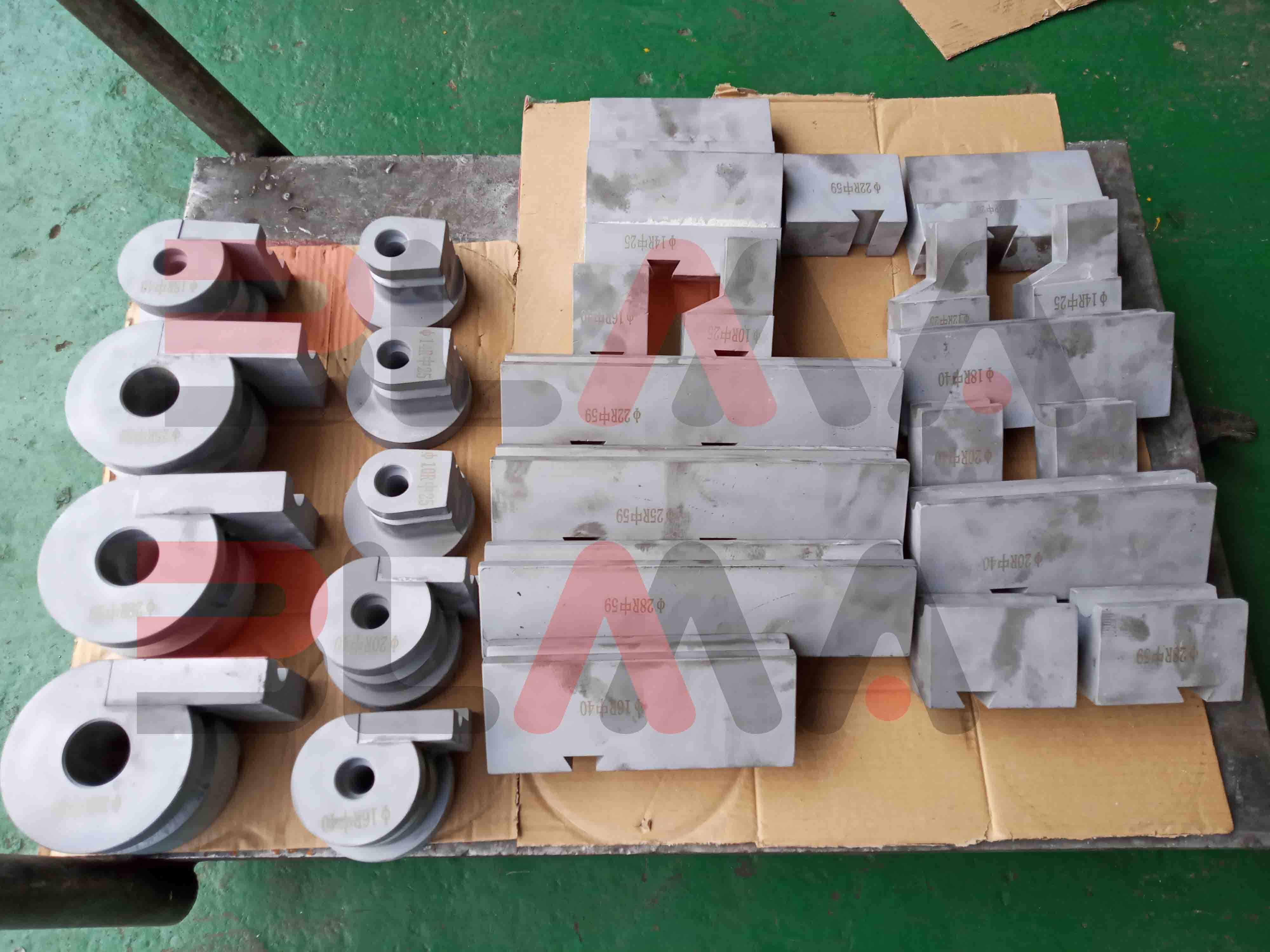

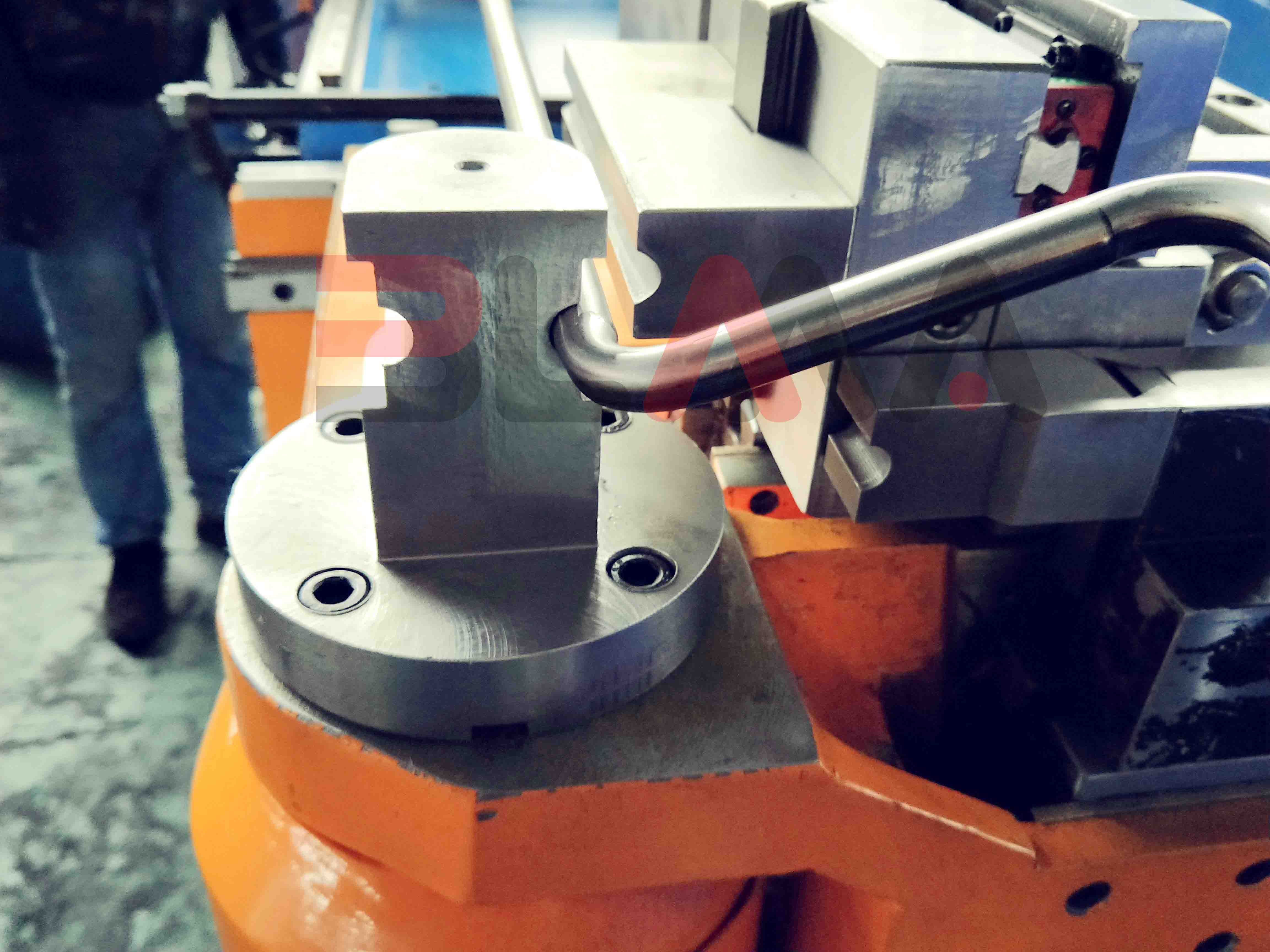

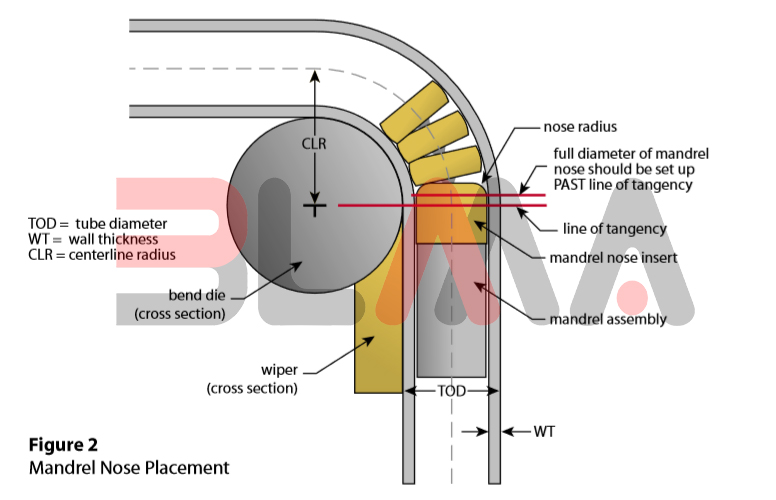

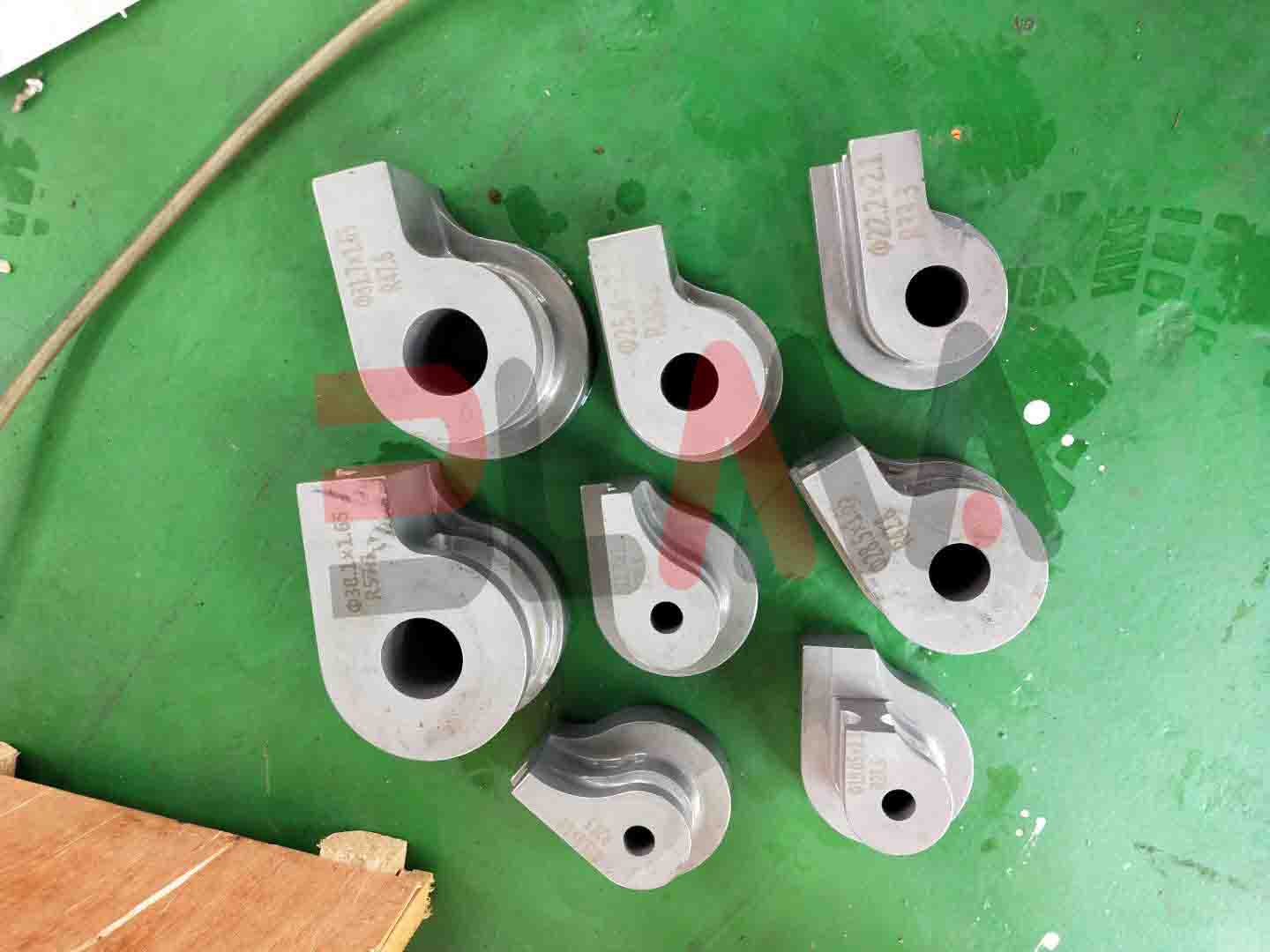

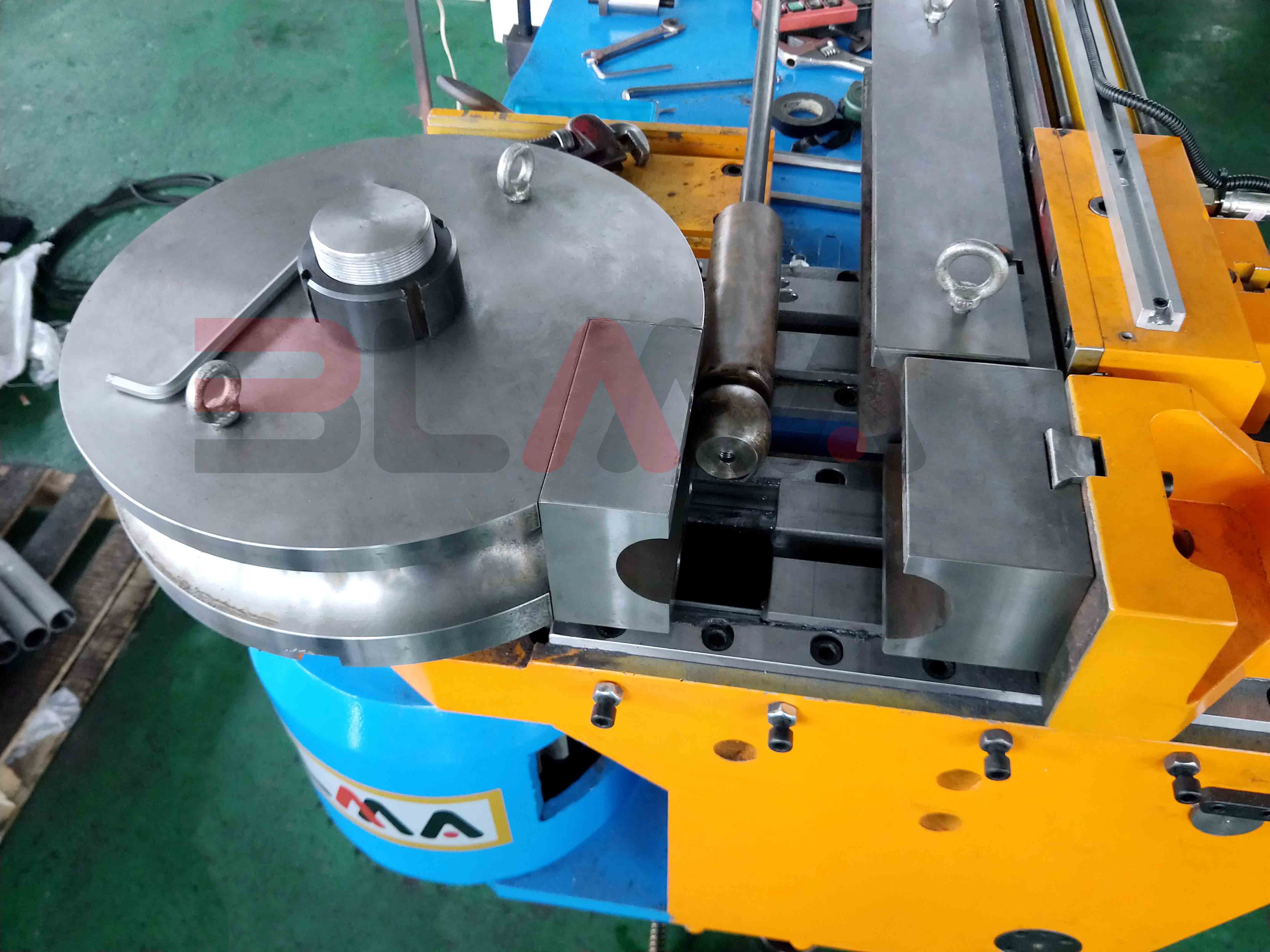

Khuôn uốn

H648199aef6a04cb2a5a07cf5c985f941l.jpg?quality=close

Hf6130c5c1cc54f7b9944f0e2b29e7c04g.jpg?quality=close

Hca30bb11ecf348cd9b1ccaa0c190c431V.jpg?quality=close

Hfcbcd4c43e3545f4ae0177de7e48d6516.jpg?quality=close

Hca08ad634739496b8558e7415ee90d3a1.jpg?quality=close

He640ac72127b4bb4985cbb422a53a4e20.jpg?quality=close

H845b3709e3874d9db36a7d1bb4f4db43b.jpg?quality=close

H62a5fa9a52024f70b181d601d6b7b645u.jpg?quality=close

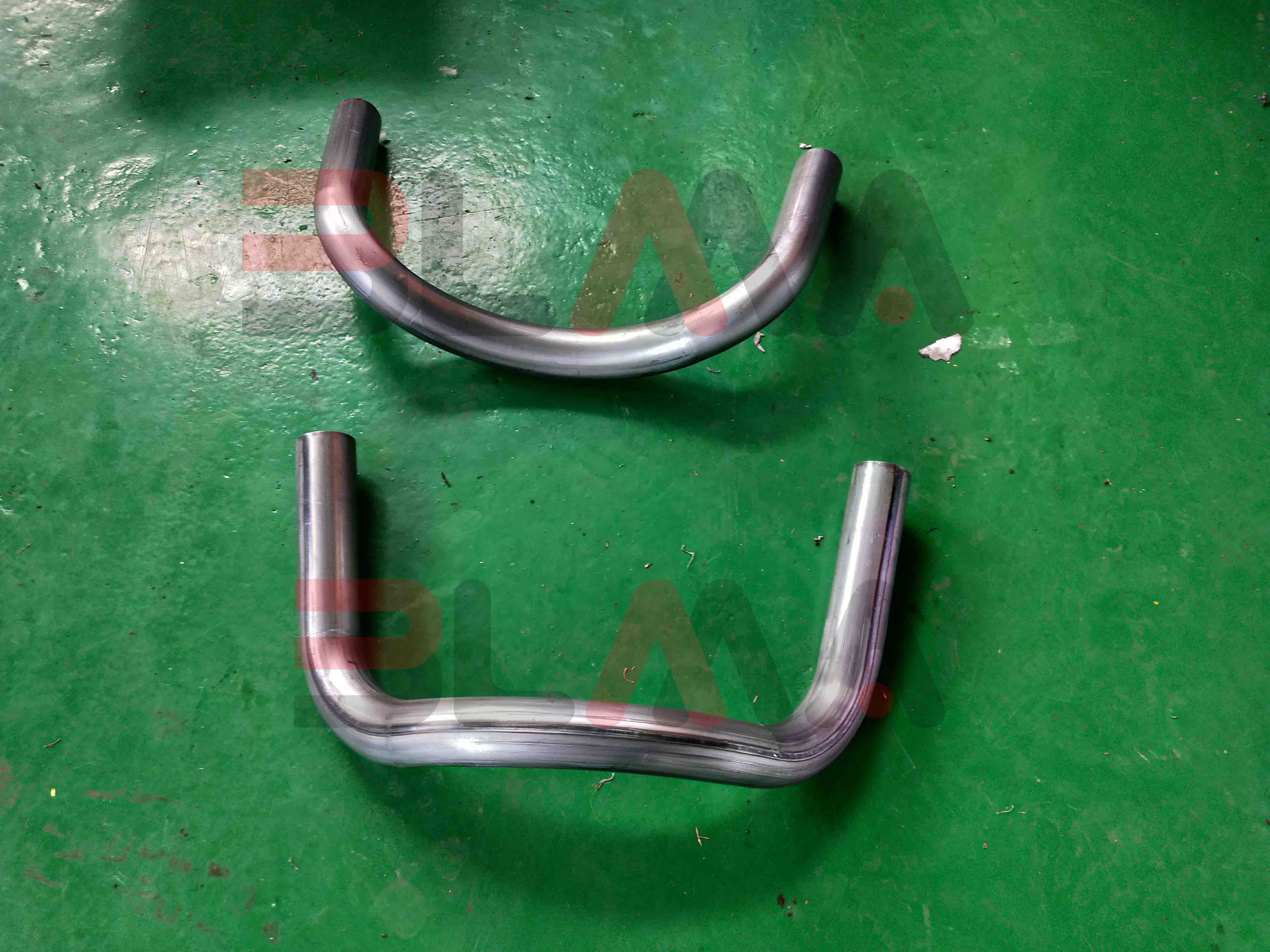

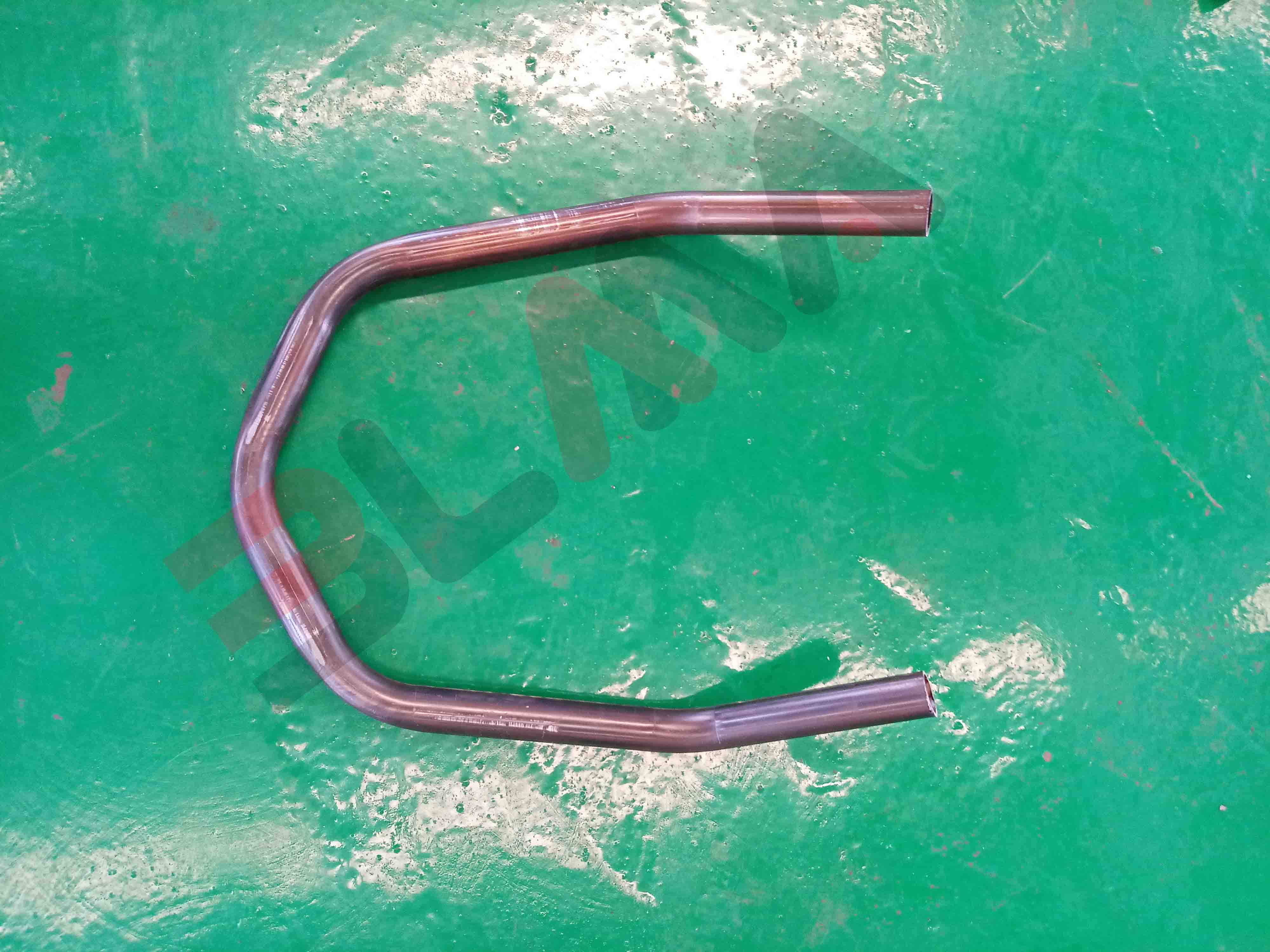

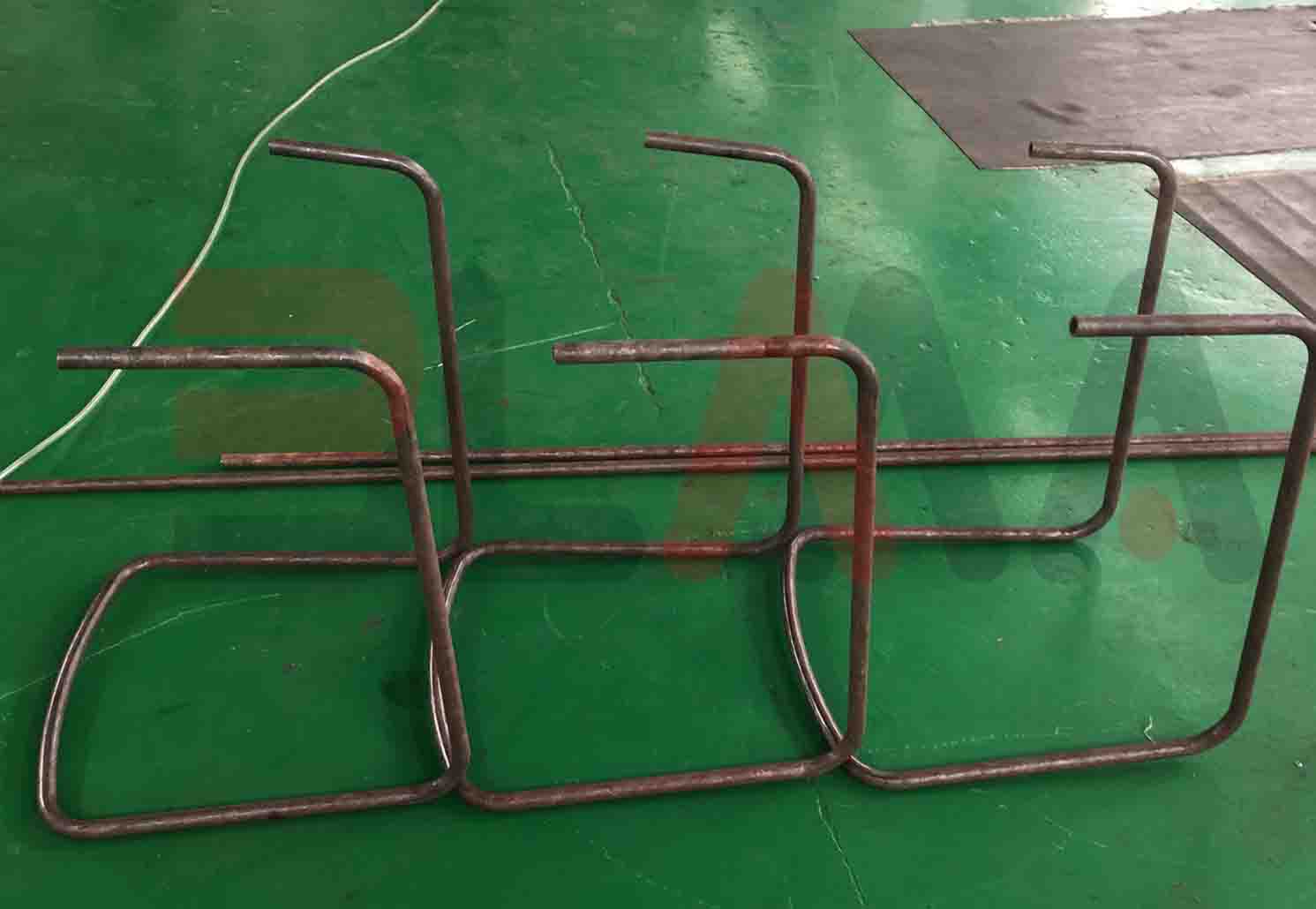

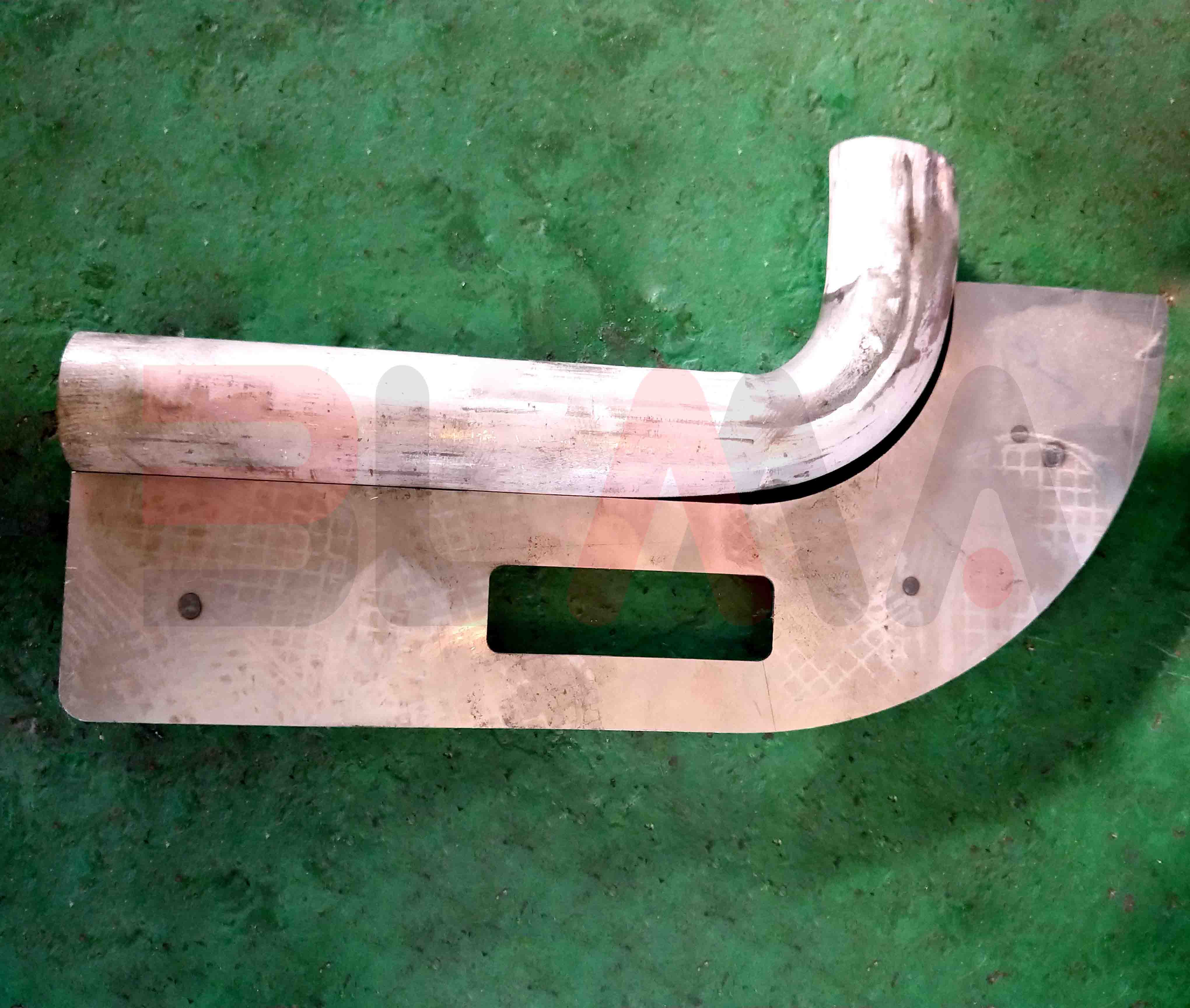

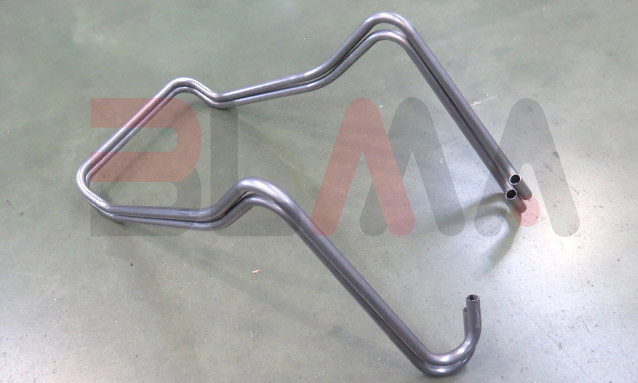

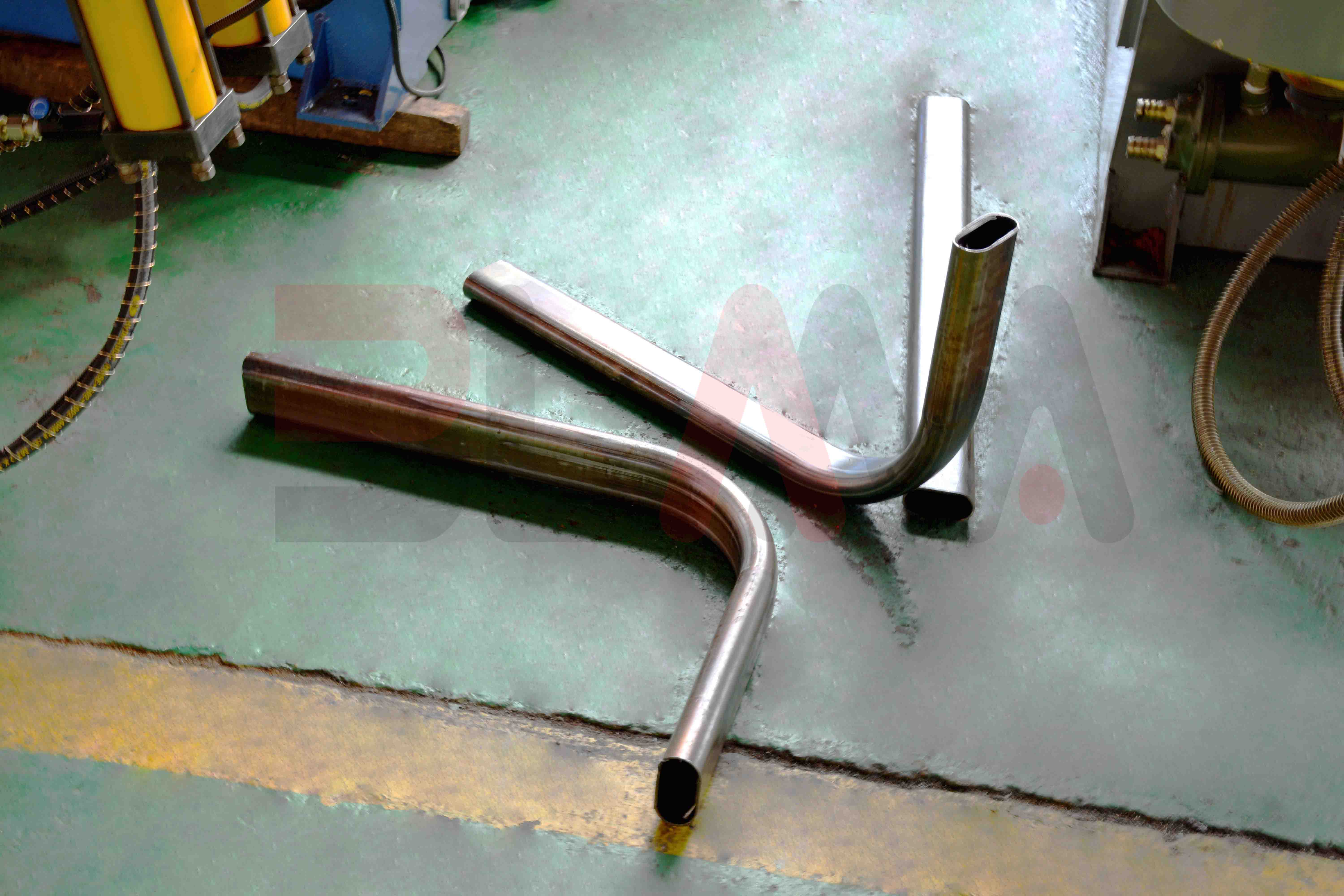

Mẫu uốn và ứng dụng

Hc644d18494194e638588f41f5a9b8553N.jpg?quality=close

Hf5f805513cac409d8b7745c6aa9547806.jpg?quality=close

Hc2248418b48e47c5945bea4669a5bcd2m.jpg?quality=close

H1f580996a2834654978ec252613de44fB.jpg?quality=close

H1e94d09e36e14a1888d7c68b7a8995a7F.jpg?quality=close

H2a512c274fb141ca9d7a3e908308ad59I.jpg?quality=close

Hd5ec3670bcff4a61b24646f85842926cn.jpg?quality=close

He01801103a4d4666af0d894ae32998c7Z.jpg?quality=close

H674d5b31c0c74542882ae619632be23bN.jpg?quality=close

Máy uốn ống của chúng tôi rất phù hợp với nhiều góc không gian và yêu cầu độ chính xác cao, như ống dầu ô tô, ống điều hòa không khí, khung xe đạp và xe máy, thiết bị vật lý trong nhà và ngoài trời, xe cút kít, khung giường, ghế, v.v.

H82b50d55b9284cbf99b663a2e00ed0bfO.png?quality=close

Thông số sản phẩm

Mô hình	DW38CNC-2A-1S	DW50CNC-2A-1S	DW63CNC-2A-1S	DW75CNC-2A-1S
công suất tối đa	φ38,1 (1,5 ”) × 2mm	φ50,8 (2 ”) × 2mm	φ63,5 (2,5 ”) × 4mm	φ76,2 (3 ”) × 5mm
Bán kính uốn tối đa	R180mm	R250mm	R250mm	R300mm
Góc uốn	0-190 °	0-190 °	0-190 °	0-190 °
Chiều dài cho ăn tối đa	2200mm (có thể được tùy chỉnh)	2500mm (có thể được tùy chỉnh)	3000mm (có thể được tùy chỉnh)	3000mm (có thể được tùy chỉnh)
Tốc độ uốn ống	Tối đa 150 ° / s	Tối đa 85 ° / s	Tối đa 85 ° / s	Tối đa 40 ° / s
Tốc độ quay ống	Tối đa 200 ° / s	Tối đa 200 ° / s	Tối đa 200 ° / s	Tối đa 160 ° / s
Tốc độ cho ăn đường ống	Tối đa 1000mm / s	Tối đa 1000mm / s	Tối đa 1000mm / s	Tối đa 800mm / s
Độ chính xác uốn	± 0,1 °	± 0,1 °	± 0,1 °	± 0,1 °
Tiện chính xác	± 0,1 °	± 0,1 °	± 0,1 °	± 0,1 °
Cho ăn chính xác	± 0,1 mm	± 0,1 mm	± 0,1 mm	± 0,1 mm
Cung cấp động cơ servo	1 KW	1,5KW	1,5KW	1,5KW
Quay động cơ servo	0,75KW	0,75KW	0,75KW	1 KW
Điện chính	4KW	5,5KW	5,5KW	7,5KW
Kích thước (mm)	3860x720x1230	5000x1300x1500	5200x1300x1550	5250x1360x1650
Cân nặng	2500kg	2500kg	3000kg	4500kg

Mô hình	DW89CNC-2A-1S	DW114CNC-2A-1S	DW130CNC-2A-1S	DW168CNC-2A-1S
Khả năng uốn	φ89 (3,5 ”) × 8mm	φ114 (4,5 ”) × 8mm	φ129 (5 ”) × 12mm	φ168 (6,5 ”) × 16mm
Bán kính uốn tối đa	R300mm	R450mm	R450mm	R600mm
Góc uốn	0-190 °	0-190 °	0-190 °	0-190 °
Chiều dài cho ăn tối đa	3800mm (có thể được tùy chỉnh)	4000mm (có thể được tùy chỉnh)	4200mm (có thể được tùy chỉnh)	4600mm (có thể được tùy chỉnh)
Tốc độ uốn ống	Tối đa 30 ° / s	Tối đa 30 ° / s	Tối đa 30 ° / s	Tối đa 30 ° / s
Tốc độ quay ống	Tối đa 160 ° / s	Tối đa 160 ° / s	Tối đa 160 ° / s	Tối đa 160 ° / s
Tốc độ cho ăn đường ống	Tối đa 800mm / s	Tối đa 800mm / s	Tối đa 800mm / s	Tối đa 800mm / s
Độ chính xác uốn	± 0,1 °	± 0,1 °	± 0,1 °	± 0,1 °
Tiện chính xác	± 0,1 °	± 0,1 °	± 0,1 °	± 0,1 °
Cho ăn chính xác	± 0,1mm	± 0,1mm	± 0,1mm	± 0,1mm
Cung cấp động cơ servo	2KW	3KW	3KW	4KW
Quay động cơ servo	1,5KW	2KW	2KW	3KW
Điện chính	11KW	22KW	22KW	30KW
Kích thước (mm)	5650x1390x1380	6120x1460x1400	6630x1860x1450	8100x2000x1700
Cân nặng	5500kg	6800kg	7800kg	12000kg
